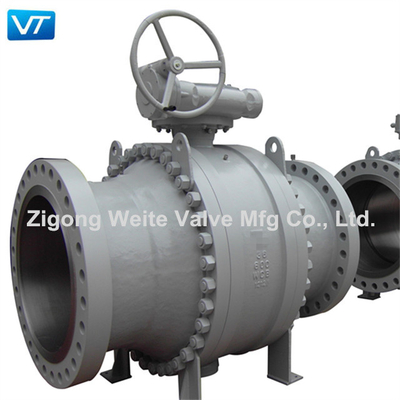

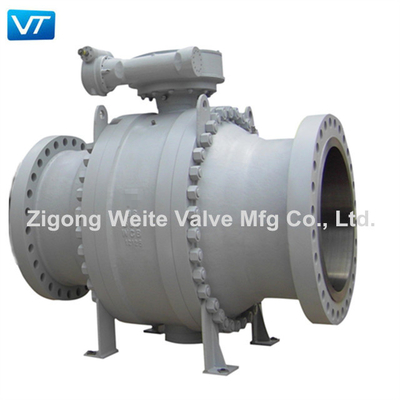

36'' 600LB WCB গিয়ার চালিত বল ভালভ চাপ এবং বড় ব্যাস
পণ্যের বর্ণনা
ট্রুনিয়ন মাউন্ট করা বল ভালভের ছোট টর্ক, ভালভ সিটের ছোট বিকৃতি, স্থিতিশীল সিলিং কর্মক্ষমতা রয়েছে
এবং দীর্ঘ সেবা জীবন, এবং উচ্চ চাপ এবং বড় ব্যাসের জন্য উপযুক্ত।সঙ্গে উন্নত বসন্ত প্রাক আসন সমাবেশ
আপস্ট্রিম sealing জন্য স্ব-আঁটসাঁট বৈশিষ্ট্য.প্রতিটি ভালভের দুটি ভালভ আসন রয়েছে, যা প্রতিটি দিকে সিল করা যেতে পারে,
তাই ইনস্টলেশনের কোন প্রবাহ দিক সীমাবদ্ধতা নেই এবং এটি দ্বিমুখী।
ডিজাইন স্ট্যান্ডার্ড
ডিজাইন স্ট্যান্ডার্ড | API6D | ||
চাপ-তাপমাত্রা রেটিং | ASME B16.34 | ||
ফেস টু ফেস ডাইমেনশন | ASME B16.10 | ||
ফ্ল্যাঞ্জের ধরন এবং মাত্রা | ASME B16.5 | ||
পরিদর্শন এবং পরীক্ষা | API 6D, API598 |
ডিজাইনবৈশিষ্ট্য
আপস্ট্রিম sealing দ্বি-পথ ভালভ,ফায়ার-সেফ ডিজাইন API 607/API 6FA,ভালভ গহ্বর চাপ স্বয়ংক্রিয় ত্রাণ,
স্টেম এবং সীট ইমার্জেন্সি সিলান্ট ইনজেকশন,ডাবল ব্লক এবং রক্তপাত
Trunnion মাউন্ট করা বল ভালভ পরীক্ষা পদ্ধতি
হাইড্রোস্ট্যাটিক শেল টেস্ট API 6D 10.3 এবং 10.4 | ||||||
ক্রম | এলাকার চাপ | সময়কাল(মিনিট) | বর্ণনা | |||
শেল পরীক্ষা | ক | 1.5xPN | 6″-10″ | 5 |
1. আংশিক খোলা ভালভ.
|
|
খ | 1.5xPN | 12″-18″ | 15 | |||
গ | 1.5xPN | 20″-60″ | 30 | |||
আসন পরীক্ষা | ক | 1.1xPN | 5 | বডি B এর দিকে A প্রান্তে সিট হাইড্রোস্ট্যাটিক সীল | ||
খ | বায়ুমণ্ডলীয় | |||||
গ | বায়ুমণ্ডলীয় | |||||
ক | বায়ুমণ্ডলীয় | 5 | বডি B এর দিকে C প্রান্তে হাইড্রো সীল আসন | |||
খ | বায়ুমণ্ডলীয় | |||||
গ | 1.1xPN | |||||
ক | 1.1xPN | 5 | A এবং C উভয়ের জন্য সিট হাইড্রো সিল পরীক্ষা | |||
খ | বায়ুমণ্ডলীয় | |||||
গ | 1.1xPN | |||||
এয়ার সিল টেস্ট API 6D 10.4 | ||||||
আসন পরীক্ষা | ক | বায়ুমণ্ডলীয় | 5 | বডি বি-এর দিকে A প্রান্তে সিট এয়ার সিল পরীক্ষা | ||
খ | বায়ুমণ্ডলীয় | |||||
গ | 80PSLG(5.5বার) | |||||
ক | 80PSLG(5.5বার) | 5 | সিট এয়ার সিল পরীক্ষা শরীরের B দিকে C প্রান্তে | |||
খ | 80PSLG(5.5বার) | |||||
গ | বায়ুমণ্ডলীয় |
